有源相控阵雷达--天线单元的独立控制

天线单元的独立控制是有源相控阵雷达(APAR)实现高灵活性和高性能的关键技术之一。以下是天线单元独立控制的详细实现过程:

1. 天线单元的组成

每个天线单元(Transmitter-Receiver ModuleTRM)通常包括以下几个关键组件:

发射机(Transmitter):产生和放大射频信号。

接收机(Receiver):接收并处理返回的射频信号。

移相器(Phase Shifter):调整信号的相位,用于波束形成。

放大器(Amplifier):放大发射和接收信号。

控制电路(Control Circuitry):用于控制发射机、接收机、移相器和放大器的操作。

2. 信号的发射过程

在信号发射过程中,每个天线单元独立控制其发射信号的相位和幅度。具体步骤如下:

2.1 信号生成与放大

信号生成:发射机生成射频信号。

信号放大:生成的射频信号经过放大器进行放大,以达到所需的发射功率。

2.2 相位调整

相位调整:通过移相器调整信号的相位。移相器接收控制电路的指令,根据需要调整信号的相位,以实现波束的正确方向。

2.3 信号发射

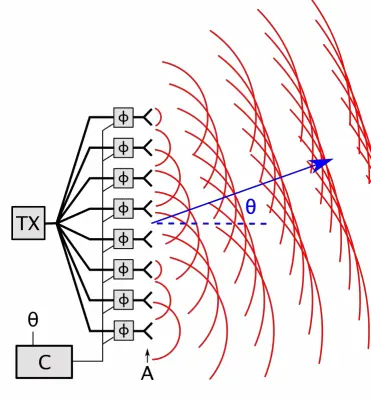

信号发射:调整相位后的射频信号通过天线单元发射出去。每个天线单元发射的信号相互叠加,形成所需方向的波束。

3. 信号的接收过程

在信号接收过程中,每个天线单元独立处理接收到的信号,并将处理后的信号发送到中央处理单元。具体步骤如下:

3.1 信号接收与放大

信号接收:天线单元接收到返回的射频信号。

信号放大:接收到的射频信号经过低噪声放大器(LNA)进行放大,以提高信号的强度。

3.2 相位调整

相位调整:通过移相器调整接收信号的相位,使得所有天线单元的接收信号相位一致,便于后续的信号合成和处理。

3.3 信号处理

信号处理:接收机对放大和相位调整后的信号进行初步处理,如滤波、下变频等。

3.4 信号传输

信号传输:处理后的信号通过数据链路传输到中央处理单元(如数字信号处理器,DSP)进行进一步处理和分析。

4. 控制电路的工作原理

控制电路是实现天线单元独立控制的核心部分。它负责接收外部控制指令,并将这些指令转换为对发射机、接收机、移相器和放大器的控制信号。控制电路的工作原理包括:

4.1 接收控制指令

指令接收:控制电路接收来自中央控制单元的控制指令。这些指令通常包括相位调整值、发射功率设置等。

4.2 指令解析与执行

指令解析:控制电路解析接收到的控制指令,确定需要进行的操作。

指令执行:根据解析结果,控制电路发送控制信号到发射机、接收机、移相器和放大器,执行相应的操作。

5. 系统级协调

虽然每个天线单元可以独立控制,但整个相控阵雷达系统需要协调所有天线单元的工作,以实现预期的波束形成和扫描功能。系统级协调通常由中央控制单元(如雷达控制计算机)完成,具体包括:

5.1 波束形成算法

波束形成算法:中央控制单元运行波束形成算法,确定每个天线单元的相位和幅度设置,以实现所需的波束方向和形状。

5.2 时间同步

时间同步:确保所有天线单元的操作在时间上同步,以保证信号的相干性和波束的正确形成。

5.3 数据融合

数据融合:中央控制单元对所有天线单元的接收信号进行融合和处理,以提取目标信息和完成雷达功能。
