有源相控阵雷达(Active Phased Array Radar,APAR)
有源相控阵雷达(Active Phased Array Radar,APAR)
有源相控阵雷达(Active Phased Array Radar,APAR)是一种先进的相控阵雷达系统,与传统的无源相控阵雷达(Passive Phased Array Radar,PPAR)相比,它具有更高的灵活性和性能。以下是有源相控阵雷达的详细介绍:
1. 有源相控阵雷达的基本概念
有源相控阵雷达在每个天线单元(或称为“发射接收模块”,Transmitter-Receiver Module,TRM)中集成了发射机和接收机。这意味着每个天线单元都能够独立地发射和接收信号,并且可以独立地控制其相位和幅度。
2. 有源相控阵雷达的工作原理
有源相控阵雷达的工作原理包括以下几个方面:
2.1 天线单元的独立控制
每个天线单元都配备了独立的发射机和接收机,可以独立地控制其发射和接收的相位和幅度。这种独立控制使得雷达系统能够灵活地形成和调整波束。

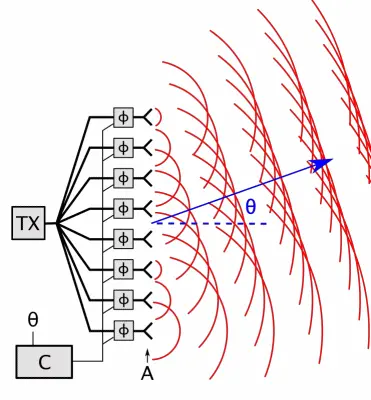

2.2 波束形成与扫描
通过控制各个天线单元的相位和幅度,可以形成一个或多个波束,并且可以快速地改变波束方向,实现对目标的扫描和跟踪。波束形成和扫描都是通过电子手段实现的,无需机械移动天线。
2.3 多波束操作
有源相控阵雷达可以同时形成多个波束,实现对多个目标的同时探测和跟踪。这种多波束操作能力大大提高了雷达的探测效率和能力。
3. 有源相控阵雷达的优势
有源相控阵雷达相比传统的无源相控阵雷达和机械扫描雷达具有许多优势:
高灵活性:每个天线单元独立工作,系统灵活性高。
快速扫描:波束方向可以通过电子手段快速改变,实现快速扫描。
多目标跟踪:能够同时形成多个波束,跟踪多个目标。
高可靠性:由于没有机械运动部件,系统更加可靠,维护成本低。
低可探测性:可以通过改变波束方向和发射模式,降低自身被探测的可能性。
高分辨率:通过数字波束形成技术,可以实现高分辨率的探测和成像。
4. 有源相控阵雷达的应用
有源相控阵雷达广泛应用于以下领域:
军事领域:用于防空、反导、舰载雷达、预警雷达等。例如,美国的AN/APG-77雷达系统(用于F-22战斗机)和AN/SPY-6雷达系统(用于宙斯盾战斗系统)。
航空航天:用于飞机和卫星的探测和跟踪。
气象观测:用于气象雷达,进行天气监测和预报。
交通管理:用于机场和港口的交通管理和监控。
通信系统:用于卫星通信和移动通信中的天线系统。
5. 典型的有源相控阵雷达系统
一些典型的有源相控阵雷达系统包括:
AN/APG-77:用于F-22战斗机的有源相控阵雷达,具有隐身和多功能探测能力。
AN/SPY-6:美国海军“宙斯盾”战斗系统中的有源相控阵雷达,用于防空和导弹防御。
S-500:俄罗斯的防空导弹系统,配备有多种有源相控阵雷达。
6. 有源相控阵雷达的未来发展
随着技术的不断进步,有源相控阵雷达将继续发展,未来可能会在以下几个方面取得突破:
更高的集成度:天线单元将更加小型化和集成化,提高系统的灵活性和可靠性。
更强的计算能力:通过引入更强的计算能力,实现更复杂的信号处理和波束形成算法。
更广泛的应用:有源相控阵雷达将在更多领域得到应用,如无人机、自动驾驶等。
有源相控阵雷达通过其先进的技术和优越的性能,成为现代雷达系统中的重要组成部分。它在军事和民用领域的广泛应用,极大地提升了探测和监控的能力。如果你有更多关于有源相控阵雷达的问题或需要进一步的解释,欢迎继续讨论。
